応用情報技術者試験 令和5年秋 午前問23 解説付き過去問

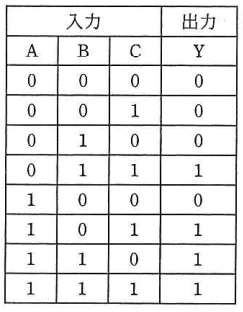

3入力多数決回路では、3つの入力（A、B、C）のうち2つ以上が1であれば、出力Yが1となります。 まず、真理値表から出力が1になる入力の組合せを確認し、それに基づいて論理式を導出します。



出力Yが1となっているのは、以下の4つの入力パターンです。

1. B＝1、C＝1
2. A＝1、C＝1
3. A＝1、B＝1
4. A＝1、B＝1、C＝1

これらのパターンに共通するのは、「3つのうち2つ以上が1」である点です。 それぞれの入力パターンに対応する積項（AND）を列挙すると次のようになります。

　B・C、A・C、A・B、A・B・C

この論理式を簡略化すると、共通する項をまとめて以下のようになります。

　A・B ＋ A・C ＋ B・C

したがって、3入力多数決回路は、以下のように構成される回路で実現できます。

1. A・B、A・C、B・C の3つのAND回路を用意する


2. それらをOR回路でまとめて出力する



この構成を持つ論理回路が正解となります。
